MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   4/12/2014, 09:24

Goret est effectivement un qualificatif approprié pour ce "bricoleur" de Corvette Evil or Very Mad
Revenir en haut Aller en bas
philippe565
Sur le point d'adhérer à l'asso
Sur le point d'adhérer à l'asso
avatar

Nombre de messages : 104
Age : 39
Véhicule : c6 tout court!
Localisation (Ville, Pays) : Paris
Date d'inscription : 18/01/2010

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/11/2014, 04:42

Nico-v8 a écrit:
Ce goret vers 03:55 perce la cloison pour passer les fils. Où est-il ce "passe fils" par rapport à l'endroit où il perce?


avec un peu de retard, voila la reponse.
A gauche du fil rouge, tu vois un cable entrer dans l habitacle par un trou, avec une espece de petite tetine.
C est cette tetine qu il faut enlever, c est une sorte de caoutchouc mou, facile a retirer, pour passer tous tes cables, et ca arrive de l autre coté sous la moquette , qu il suffit de soulever pour y avoir acces.
Revenir en haut Aller en bas
Nico-v8
Support
Support
avatar

Nombre de messages : 12108
Age : 35
Véhicule : C5 2002 BM6
Localisation (Ville, Pays) : FR
Date d'inscription : 21/11/2007

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/11/2014, 04:55

Merci Philippe, je regarderai si c'est pareil sur la C5.  clin d oeil
Revenir en haut Aller en bas
Rom91
Support
Support
avatar

Nombre de messages : 5885
Age : 36
Véhicule : C6 LS2 BVM Z51
Localisation (Ville, Pays) : Route 66
Date d'inscription : 24/02/2010

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/11/2014, 15:34

J'avais pas vu cette vidéo. ..  Shocked

Faut être con.. le passe fil est juste à côté
Revenir en haut Aller en bas
Nico-v8
Support
Support
avatar

Nombre de messages : 12108
Age : 35
Véhicule : C5 2002 BM6
Localisation (Ville, Pays) : FR
Date d'inscription : 21/11/2007

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 01:57

Caméra reçue au bout d'un mois et demi!

Je pense donc me fier à la vidéo youtube pour les branchements, cela vous paraît-il correct?
Evidemment je passerai les fils différemment.  pig Laughing
Revenir en haut Aller en bas
Nico-v8
Support
Support
avatar

Nombre de messages : 12108
Age : 35
Véhicule : C5 2002 BM6
Localisation (Ville, Pays) : FR
Date d'inscription : 21/11/2007

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 03:22

Apparemment pour avoir une mise en route automatique de la caméra au passage de la marche arrière, il est nécessaire de brancher le fil de marche arrière violet/blanc.
Je pensais au début que le fait de brancher l'alimentation sur le feu de recul suffisait mais il n'en est rien.

Voici le schéma (le fil bleu représenté est en fait le fil violet/blanc de l'autoradio)

Revenir en haut Aller en bas
Rom91
Support
Support
avatar

Nombre de messages : 5885
Age : 36
Véhicule : C6 LS2 BVM Z51
Localisation (Ville, Pays) : Route 66
Date d'inscription : 24/02/2010

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 03:49

Nico-v8 a écrit:
Apparemment pour avoir une mise en route automatique de la caméra au passage de la marche arrière, il est nécessaire de brancher le fil de marche arrière violet/blanc.
Je pensais au début que le fait de brancher l'alimentation sur le feu de recul suffisait mais il n'en est rien.

Voici le schéma (le fil bleu représenté est en fait le fil violet/blanc de l'autoradio)


Voilà c'est ca. Il faut brancher ta caméra pour l'alimenter et aussi ton autoradio pour qu'il detecte que tu est en marche arrière.
Revenir en haut Aller en bas
Rom91
Support
Support
avatar

Nombre de messages : 5885
Age : 36
Véhicule : C6 LS2 BVM Z51
Localisation (Ville, Pays) : Route 66
Date d'inscription : 24/02/2010

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 03:54

D'ailleurs, c'est pour ca que j'ai après ma diode, un fil qui part à la cam et l'autre à mon autoradio.

Revenir en haut Aller en bas
Nico-v8
Support
Support
avatar

Nombre de messages : 12108
Age : 35
Véhicule : C5 2002 BM6
Localisation (Ville, Pays) : FR
Date d'inscription : 21/11/2007

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 05:06

Ok ça me paraît clair maintenant. Merci Rom.
Revenir en haut Aller en bas
Gogoliath
Support
Support
avatar

Nombre de messages : 6746
Age : 41
Véhicule : C5 98 BVA Black 21x xxxkms
Localisation (Ville, Pays) : 77
Date d'inscription : 07/03/2009

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 05:45

le signal de recul arrive sur une broche spécial du poste ou se cumul avec le +ACC?

il manque une masse pour la CAM ?
Revenir en haut Aller en bas
Rom91
Support
Support
avatar

Nombre de messages : 5885
Age : 36
Véhicule : C6 LS2 BVM Z51
Localisation (Ville, Pays) : Route 66
Date d'inscription : 24/02/2010

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 05:47

Nico-v8 a écrit:
Ok ça me paraît clair maintenant. Merci Rom.

De rien clin d oeil

Car en fait, tu pourrais alimenter ta cam sur un + continu et que ton autoradio (branché sur la marche arrière) vienne juste chercher ton entrée vidéo, mais ce n'est pas bon paraît il pour le capteur vidéo d'être alimenter en continu...

C'est ce que je voulais faire au début car sur le Parrot j'ai une appli pour activer l'entrée vidéo n'importe quand. Mais il faut que la cam soit alimenter tout le temps, donc j'ai pas pris le risque et ai fait mon montage avec la diode + l'inter.
Revenir en haut Aller en bas
Nico-v8
Support
Support
avatar

Nombre de messages : 12108
Age : 35
Véhicule : C5 2002 BM6
Localisation (Ville, Pays) : FR
Date d'inscription : 21/11/2007

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 05:49

Il paraît également qu'en branchant sur un + permanent tu décharges ta batterie à grand pas. Ce n'est déjà pas le point fort de nos autos alors autant assurer.  clin d oeil
Revenir en haut Aller en bas
Rom91
Support
Support
avatar

Nombre de messages : 5885
Age : 36
Véhicule : C6 LS2 BVM Z51
Localisation (Ville, Pays) : Route 66
Date d'inscription : 24/02/2010

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 05:52

Gogoliath a écrit:
le signal de recul arrive sur une broche spécial du poste ou se cumul avec le +ACC?

il manque une masse pour la CAM ?

Le signal de recul arrive sur une entrée RCA (jaune) du poste, c'est indépendant du + qui est sur une autre entrée.

Oui, la masse n'a pas été représenté, il faut bien la brancher, il suffit de mettre une cosse ronde et se visser sur un goujon qui ressort du chassis (il y en a un juste derrière le pare choc.
Revenir en haut Aller en bas
Gogoliath
Support
Support
avatar

Nombre de messages : 6746
Age : 41
Véhicule : C5 98 BVA Black 21x xxxkms
Localisation (Ville, Pays) : 77
Date d'inscription : 07/03/2009

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 05:52

Rom91 a écrit:

il faut que la cam soit alimenter tout le temps, donc j'ai pas pris le risque et ai fait mon montage avec la diode + l'inter.

OK, je comprend le montage.
Revenir en haut Aller en bas
Nico-v8
Support
Support
avatar

Nombre de messages : 12108
Age : 35
Véhicule : C5 2002 BM6
Localisation (Ville, Pays) : FR
Date d'inscription : 21/11/2007

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 07:24

Rom91 a écrit:

Oui, la masse n'a pas été représenté, il faut bien la brancher, il suffit de mettre une cosse ronde et se visser sur un goujon qui ressort du chassis (il y en a un juste derrière le pare choc.

Tu parles du fil noir qui part de la caméra? Je pensais le relier au "moins" de l'alimentation électrique de l'ampoule de recul.
Revenir en haut Aller en bas
Nico-v8
Support
Support
avatar

Nombre de messages : 12108
Age : 35
Véhicule : C5 2002 BM6
Localisation (Ville, Pays) : FR
Date d'inscription : 21/11/2007

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 07:25

Gogoliath a écrit:
Rom91 a écrit:

il faut que la cam soit alimenter tout le temps, donc j'ai pas pris le risque et ai fait mon montage avec la diode + l'inter.

OK, je comprend le montage.

Elle ne sera pas alimentée tout le temps puisqu'elle est alimentée par le feu de recul.
Revenir en haut Aller en bas
Rom91
Support
Support
avatar

Nombre de messages : 5885
Age : 36
Véhicule : C6 LS2 BVM Z51
Localisation (Ville, Pays) : Route 66
Date d'inscription : 24/02/2010

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 09:46

Nico-v8 a écrit:
Rom91 a écrit:

Oui, la masse n'a pas été représenté, il faut bien la brancher, il suffit de mettre une cosse ronde et se visser sur un goujon qui ressort du chassis (il y en a un juste derrière le pare choc.

Tu parles du fil noir qui part de la caméra? Je pensais le relier au "moins" de l'alimentation électrique de l'ampoule de recul.

Oui, le rouge, je me suis pris sur le fil + qui alimente le feu de recul avec ca d'ailleurs


et le noir, directement sur une masse au plus près. Ca évite de toucher au fil...
Revenir en haut Aller en bas
Nico-v8
Support
Support
avatar

Nombre de messages : 12108
Age : 35
Véhicule : C5 2002 BM6
Localisation (Ville, Pays) : FR
Date d'inscription : 21/11/2007

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 10:01

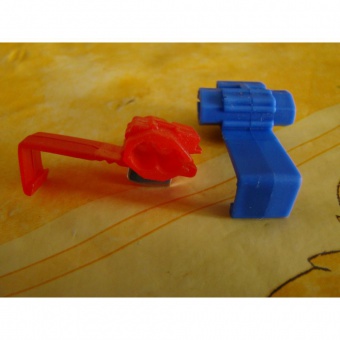

Ok je vois, comme ça tu ne coupes pas le fil noir qui est branché sur la prise du feu de recul.

Moi j'ai des cosses comme l'ami ricain dans la vidéo.
Revenir en haut Aller en bas
Rom91
Support
Support
avatar

Nombre de messages : 5885
Age : 36
Véhicule : C6 LS2 BVM Z51
Localisation (Ville, Pays) : Route 66
Date d'inscription : 24/02/2010

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/26/2014, 11:53

Nico-v8 a écrit:
Ok je vois, comme ça tu ne coupes pas le fil noir qui est branché sur la prise du feu de recul.

Moi j'ai des cosses comme l'ami ricain dans la vidéo.

Voilà, moins on en coupe, moins il y a de risques de soucis.
Revenir en haut Aller en bas
jbt95
Voltigeur
Voltigeur
avatar

Nombre de messages : 46
Age : 44
Véhicule : corvette C7 Z51 BVM 2014
Localisation (Ville, Pays) : val d oise 95
Date d'inscription : 08/09/2012

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/31/2014, 15:03




Je confirme ce poste est une tuerie.... c'est pour moi mon meilleur Achat AUTO fait depuis que j'ai le permis.
J 'ai fait faire la pose du poste et le camera de recul chez SEBASTO AUTORADIA Paris 11... c 'est pas donné mais ils ont l'habitude et son qualifié par PARROT.

JBT95
Revenir en haut Aller en bas
Rom91
Support
Support
avatar

Nombre de messages : 5885
Age : 36
Véhicule : C6 LS2 BVM Z51
Localisation (Ville, Pays) : Route 66
Date d'inscription : 24/02/2010

MessageSujet: Re: Autoradio GPS Parrot Asteroïd Smart 2DIN Corvette C6   5/31/2014, 15:12

jbt95 a écrit:



Je confirme ce poste est une tuerie.... c'est pour moi mon meilleur Achat AUTO fait depuis que j'ai le permis.
J 'ai fait faire la pose du poste et le camera de recul chez SEBASTO AUTORADIA Paris 11... c 'est pas donné mais ils ont l'habitude et son qualifié par PARROT.

JBT95
J'y suis passé quelques fois chez eux. .. effectivement c'est pas donné  Rolling Eyes

Mais ouais, c'est une tuerie! Je me dis ca à chaîne fois que je monte dans la corvette Smile
